logo
China Präzisions-nahtloses Stahlrohr fabricant

NEW-ERA STAHLrohr-HOLDING

HANDEL CO., LTD. NINGBOS PIPEWAY



German
Fordern Sie ein Zitat
Produkte

Rohr aus Stahl, kalt gezogen

Seamless Cold Drawn Steel Pipe
Seamless Cold Drawn Steel Pipe
Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe Seamless Cold Drawn Steel Pipe
Grundlegende Informationen
Herkunftsort: China
Markenname: New Era
Zertifizierung: ISO9001
Modellnummer: Din/en/jis/astm
Min Bestellmenge: 1 Tonnen
Preis: Verhandelbar
Verpackung Informationen: Bundles-Paket, Holzkiste-Paket
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/t
Versorgungsmaterial-Fähigkeit: 3000 Tonnen/Monat
Bestpreis Kontakt
Produktname: Rohr aus Stahl, kalt gezogen Lieferbedingung: Wärmebehandlung
OD -Größe: 6-114mm WT -Größe: 1-20 mm
Stahlmaterial: 10, 20, 35, 45, 10Mn2, 15Cr5Mo, 12Cr8, 20Cr, 40Cr Verfahren: Kalt gezeichnet
Abschnittsform: Runden
Hervorheben:

Rohr aus Stahl

,

kalt gezogen

,

Kaltgezogenes Stahlrohr

Nahtloses kaltgezogenes Stahlrohr



Ein nahtloses kaltgezogenes Stahlrohr ist eine Art hochpräzises nahtloses Stahlrohr, das durch den Kaltziehprozess hergestellt wird. Bei diesem Verfahren wird ein nahtloser Stahlrohling (warmgewalzt oder stranggepresst) bei Raumtemperatur durch eine Ziehform und über einen Dorn gezogen (gezogen), um seinen Durchmesser und seine Wandstärke auf präzise Abmessungen zu reduzieren.

Dieses Verfahren erzeugt Rohre mit überlegener Oberflächenbeschaffenheit, engeren Maßtoleranzen, verbesserten mechanischen Eigenschaften und einem gleichmäßigeren Mikrogefüge im Vergleich zu warmgefertigten Rohren. Sie werden häufig in Anwendungen eingesetzt, die hohe Präzision, Festigkeit und Zuverlässigkeit erfordern.



Wichtige Merkmale & Vorteile:

  • Hervorragende Oberflächenbeschaffenheit: Glatte, saubere Oberfläche mit minimalen Zunder oder Unvollkommenheiten.

  • Hohe Maßgenauigkeit: Sehr enge Toleranzen für Außendurchmesser (AD) und Wandstärke (WT).

  • Verbesserte mechanische Eigenschaften: Der Kaltverformungsprozess erhöht die Streckgrenze und Zugfestigkeit erheblich.

  • Verbesserte Bearbeitbarkeit: Die gleichmäßige und oft geglühte Struktur macht sie ideal für nachfolgende Bearbeitungsvorgänge.

  • Breites Anwendungsspektrum: Wird in Präzisionsmaschinen, Hydraulik- und Pneumatikzylindern, Automobilkomponenten, Lagerbuchsen und kritischen Strukturteilen verwendet

1. Gängige Werkstoffe / Güten

Nahtlose kaltgezogene Rohre werden typischerweise aus Kohlenstoffstahl und legiertem Stahl hergestellt. Die gängigsten Standardspezifikationen umfassen:

  • ASTM A519: Standardspezifikation für nahtlose mechanische Rohre aus Kohlenstoff- und legiertem Stahl. Dies ist der am weitesten verbreitete Standard für kaltgezogene mechanische Rohre.

  • ASTM A106: Standardspezifikation für nahtlose Kohlenstoffstahlrohre für Hochtemperaturanwendungen (kann zur Endbearbeitung kaltgezogen werden).

  • DIN 2391: Deutsche Norm für nahtlose Präzisionsstahlrohre - Teil 1: Kaltgezogene Rohre.

  • JIS G3445: Japanischer Industriestandard für Kohlenstoffstahlrohre für maschinenbauliche Zwecke.

  •

  • Gängige Güten:

  • Kohlenstoffstähle: 1020, 1025, 1026, 1045, C45 (1.0503), ST52 (1.0570)

  • Legierte Stähle: 4140, 4130, 4340, 8620, 42CrMo4 (1.7225), 34CrMo4 (1.7220)

  • Wälzlagerstahl: 100Cr6 (1.3505, AISI 52100)



2. Chemische Zusammensetzung

Die chemische Zusammensetzung variiert je nach Güte erheblich. Hier sind typische Beispiele:

Güte / Norm Kohlenstoff (C) Mangan (Mn) Phosphor (P) max Schwefel (S) max Silizium (Si) Andere Elemente
ASTM A519 1020 0,18-0,23% 0,30-0,60% 0,040% 0,050% 0,10-0,30% -
ASTM A519 1045 0,43-0,50% 0,60-0,90% 0,040% 0,050% 0,10-0,30% -
ASTM A519 4130 0,28-0,33% 0,40-0,60% 0,035% 0,040% 0,15-0,35% Chrom (Cr): 0,80-1,10%, Molybdän (Mo): 0,15-0,25%
DIN 2391 St52 ≤ 0,22% 1,00-1,60% 0,045% 0,045% - -
42CrMo4 (1.7225) 0,38-0,45% 0,60-0,90% 0,025% 0,035% 0,15




3. Mechanische Eigenschaften

Der Kaltziehprozess verfestigt den Stahl und verbessert seine Festigkeit erheblich. Die endgültigen Eigenschaften können durch Wärmebehandlung (z. B. Glühen, Normalisieren, Härten und Anlassen) weiter angepasst werden.



Güte / Norm Streckgrenze (min) Zugfestigkeit Dehnung (min) Härte
ASTM A519 1020 415 MPa (60 ksi) 483 MPa (70 ksi) 10% ~ 85 HRB
ASTM A519 1045 515 MPa (75 ksi) 585 MPa (85 ksi) 8% ~ 95 HRB
ASTM A519 4130 435 MPa (63 ksi) 560 MPa (81 ksi) 15% ~ 90 HRB
DIN 2391 St52 510 MPa 630 - 780 MPa 10% -
42CrMo4 (geglüht) ~ 650 MPa ~ 900 MPa ~ 14% ~ 270 HB

Wichtiger Hinweis zu den Eigenschaften:

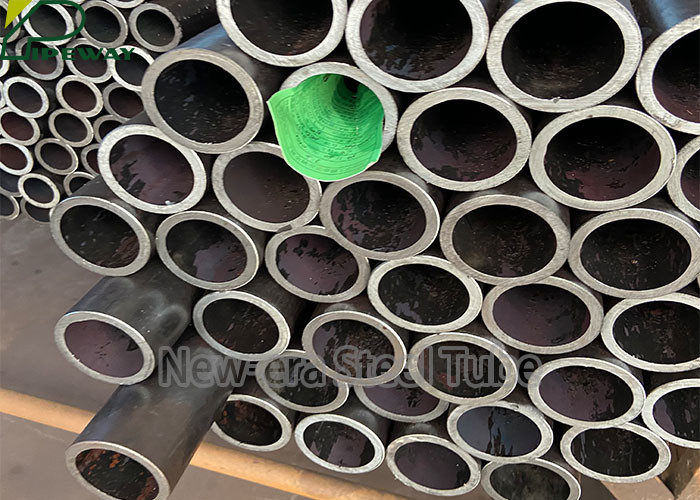

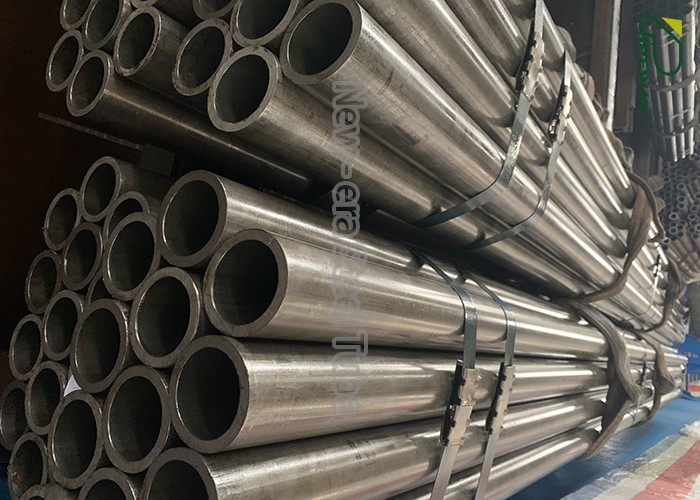

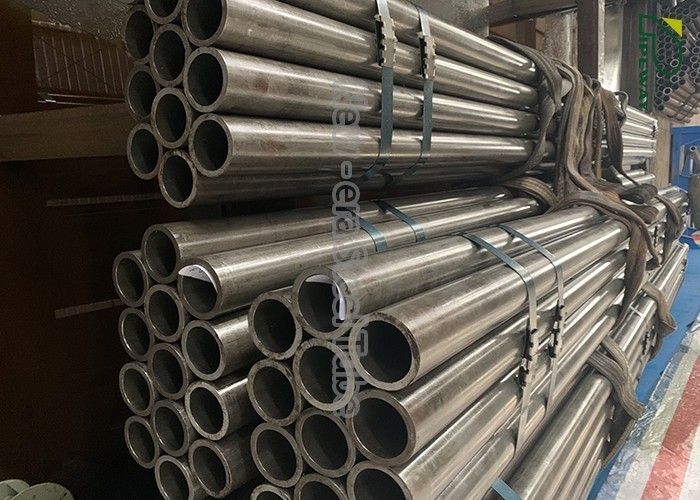

Rohr aus Stahl, kalt gezogen 0Rohr aus Stahl, kalt gezogen 1



Tags: nahtloses Stahlrohr, kaltgezogenes Stahlrohr

  • "Wie gezogen" vs. "Wärmebehandelt": Die oben genannten Werte sind typisch für den Zustand "wie gezogen". Die Wärmebehandlung kann diese Eigenschaften drastisch verändern. Beispielsweise kann ein gehärtetes und angelassenes 4140-Rohr eine Streckgrenze von über 965 MPa (140 ksi)erreichen.

  •

  • Anisotropie: Kaltziehen erzeugt Richtungsabhängigkeit. Die mechanischen Eigenschaften sind im Allgemeinen in Längsrichtung (entlang der Rohrlänge) höher als in Querrichtung.

  •

  • Spezifikation ist maßgebend: Die erforderlichen mechanischen Eigenschaften werden immer durch die Einkaufsspezifikation (z. B. ASTM A519, DIN 2391-1) und die bestellte spezifische Güte definiert.

  •

Größe und Tag:

kaltbezogene geschweißte Rohre,

erw geschweißtes Rohr,

nahtloses schwarzes Stahlrohr

Kontaktdaten
Mehr Nahtloses kaltbezogenes Stahlrohr
China Gut Qualität Präzisions-nahtloses Stahlrohr Fournisseur. © 2019 - 2025 NEW-ERA STEEL TUBE TECHNOLOGY CO.,LTD. All Rights Reserved.
